PEEK (Polyetheretherketone) đứng đầu trong hệ thống phân loại các loại nhựa nhiệt dẻo có thể đúc phun. Với nhiệt độ làm việc liên tục lên tới 260°C, khả năng chống hóa chất sánh ngang với các loại polyme flo và các tính chất cơ học có thể so sánh với nhôm, PEEK là vật liệu được lựa chọn hàng đầu khi không có vật liệu nào khác phù hợp. Tuy nhiên, việc đúc PEEK lại là một câu chuyện hoàn toàn khác — thiết bị và thông số đúc ép phun tiêu chuẩn đơn giản là không thể áp dụng được. Hướng dẫn này bao quát mọi điều bạn cần biết về quy trình đúc ép phun PEEK.
Tổng quan về vật liệu PEEK
PEEK là một loại polyetherketone thơm bán tinh thể, sở hữu sự kết hợp độc đáo của các tính chất: nhiệt độ chuyển pha thủy tinh (Tg) là 143°C, điểm nóng chảy tinh thể (Tm) là 343°C và nhiệt độ hoạt động liên tục là 260°C. Vật liệu này yêu cầu nhiệt độ gia công từ 360–400°C — vượt xa khả năng của các máy ép phun tiêu chuẩn.

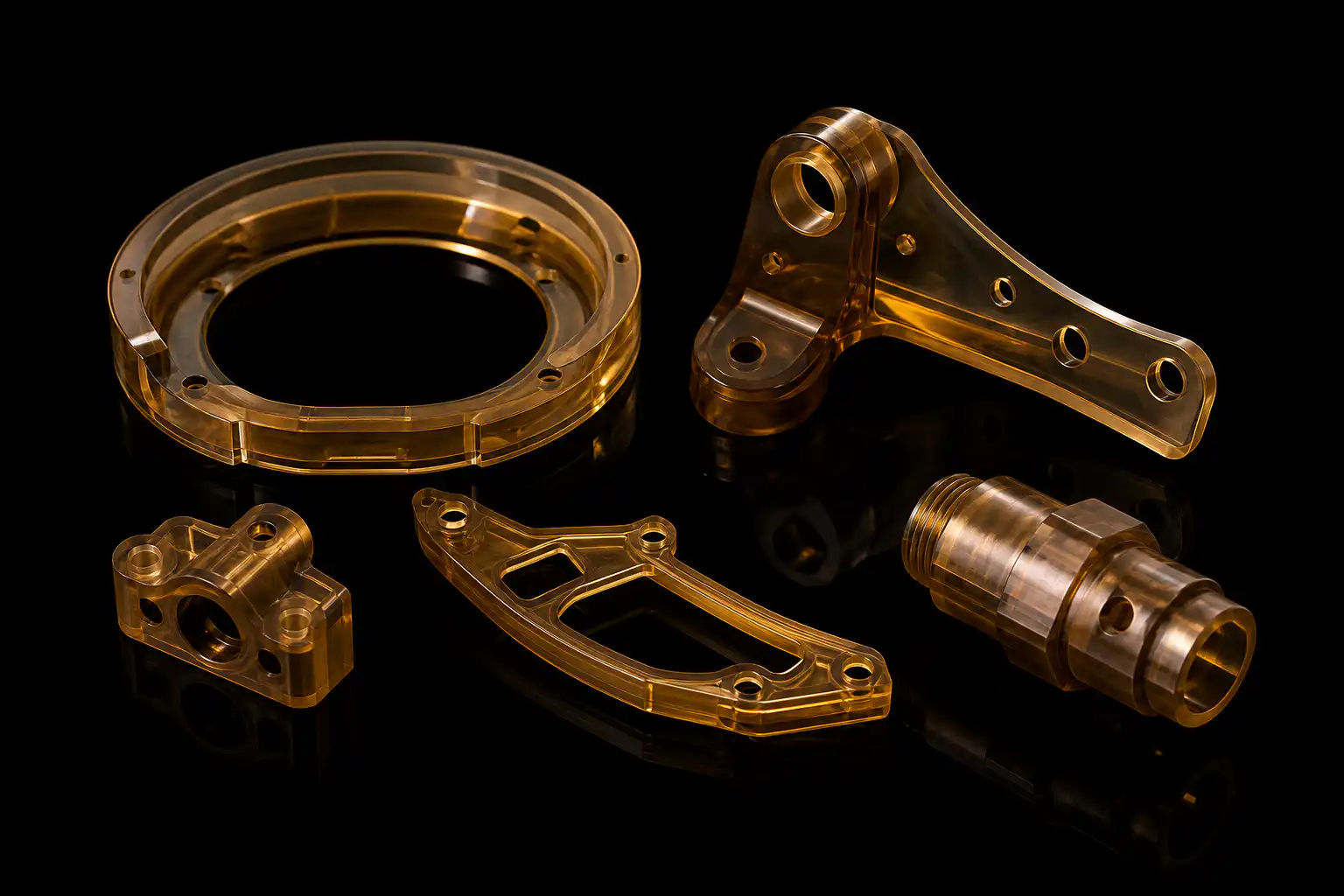

Độ kết tinh của PEEK là thách thức then chốt trong quá trình gia công. PEEK có thể tồn tại ở trạng thái vô định hình hoặc bán kết tinh tùy thuộc vào tốc độ làm nguội, và sự khác biệt về tính chất giữa hai trạng thái này là rất lớn: PEEK vô định hình có khả năng chống hóa chất thấp hơn, mô-đun đàn hồi ở nhiệt độ trên Tg thấp hơn và tính chất chống mài mòn kém hơn. Để đạt được độ kết tinh phù hợp, cần phải kiểm soát chính xác nhiệt độ khuôn ở mức 160–200°C.
| Tài sản | PEEK vô định hình | PEEK bán tinh thể |
|---|---|---|
| Độ bền kéo (MPa) | 90 | 100 |
| Mô-đun (GPa) | 3.6 | 4.0 |
| Khả năng chống hóa chất | Trung bình | Tuyệt vời |
| Khả năng chống mài mòn | Công bằng | Tuyệt vời |
| Hình thức | Màu hổ phách trong suốt | Màu be/nâu nhạt đục |
Các thông số xử lý quan trọng
Quá trình đúc PEEK đòi hỏi sự kiểm soát chính xác đối với mọi thông số. Dưới đây là hồ sơ nhiệt độ được khuyến nghị cho PEEK không chứa chất độn (Victrex 450G hoặc sản phẩm tương đương):
| Tham số | Giá trị khuyến nghị | Ghi chú |
|---|---|---|
| Khu vực phía sau nòng súng | 350°C | Vùng cấp dưỡng — phải nằm trên Tg nhưng dưới mức phân hủy quá mức |
| Vùng giữa của thân giếng | 360–370°C | Vùng nén — quá trình nóng chảy và đồng nhất hóa |
| Khu vực phía trước nòng súng | 370–380°C | Khu vực đo lường — ổn định nhiệt độ cuối cùng |
| Nhiệt độ vòi phun | 380–390°C | Ngăn ngừa hiện tượng “slug lạnh” và đảm bảo quá trình phun diễn ra trơn tru |
| Nhiệt độ khuôn | 160–200°C | Yếu tố quan trọng đối với độ kết tinh — nên gia nhiệt bằng dầu |
| Tốc độ phun | Từ trung bình đến nhanh | Ngăn ngừa hiện tượng đóng băng sớm ở các bức tường mỏng |
| Giữ áp suất | 70–100 MPa | Đủ để bù đắp cho sự co ngót |
| Áp suất ngược | Thấp (2–5 bar) | Áp suất ngược quá cao gây ra sự suy giảm chất lượng |
| Tốc độ vít | 50–100 vòng/phút | Điều chỉnh ở mức vừa phải để giảm thiểu hiện tượng sinh nhiệt do cắt |
| Sấy khô vật liệu | 150°C trong 3–4 giờ | Độ ẩm mục tiêu <0,02% |
Tại sao nhiệt độ nấm mốc lại là yếu tố quan trọng nhất
Nhiệt độ khuôn là thông số quan trọng nhất đối với PEEK. Nhiệt độ bề mặt khuôn tác động trực tiếp đến tốc độ làm nguội, từ đó quyết định mức độ kết tinh. Khi nhiệt độ khuôn dưới 150°C, PEEK nguội quá nhanh nên không thể kết tinh hoàn toàn, dẫn đến hình thành một lớp vỏ vô định hình có khả năng chống hóa chất kém. Ở nhiệt độ 160–200°C, tốc độ làm nguội cho phép có đủ thời gian để các tinh thể hình cầu phát triển, tạo ra PEEK bán tinh thể với các tính chất tối ưu.
Phải duy trì nhiệt độ khuôn đều đặn trên toàn bộ bề mặt khoang. Sự dao động nhiệt độ vượt quá ±5°C sẽ tạo ra các vùng có độ kết tinh khác nhau, biểu hiện qua hiện tượng cong vênh, tính chất không đồng nhất và sự khác biệt về màu sắc có thể quan sát được (các vùng vô định hình có màu hổ phách trong suốt, trong khi các vùng kết tinh có màu nâu nhạt đục).

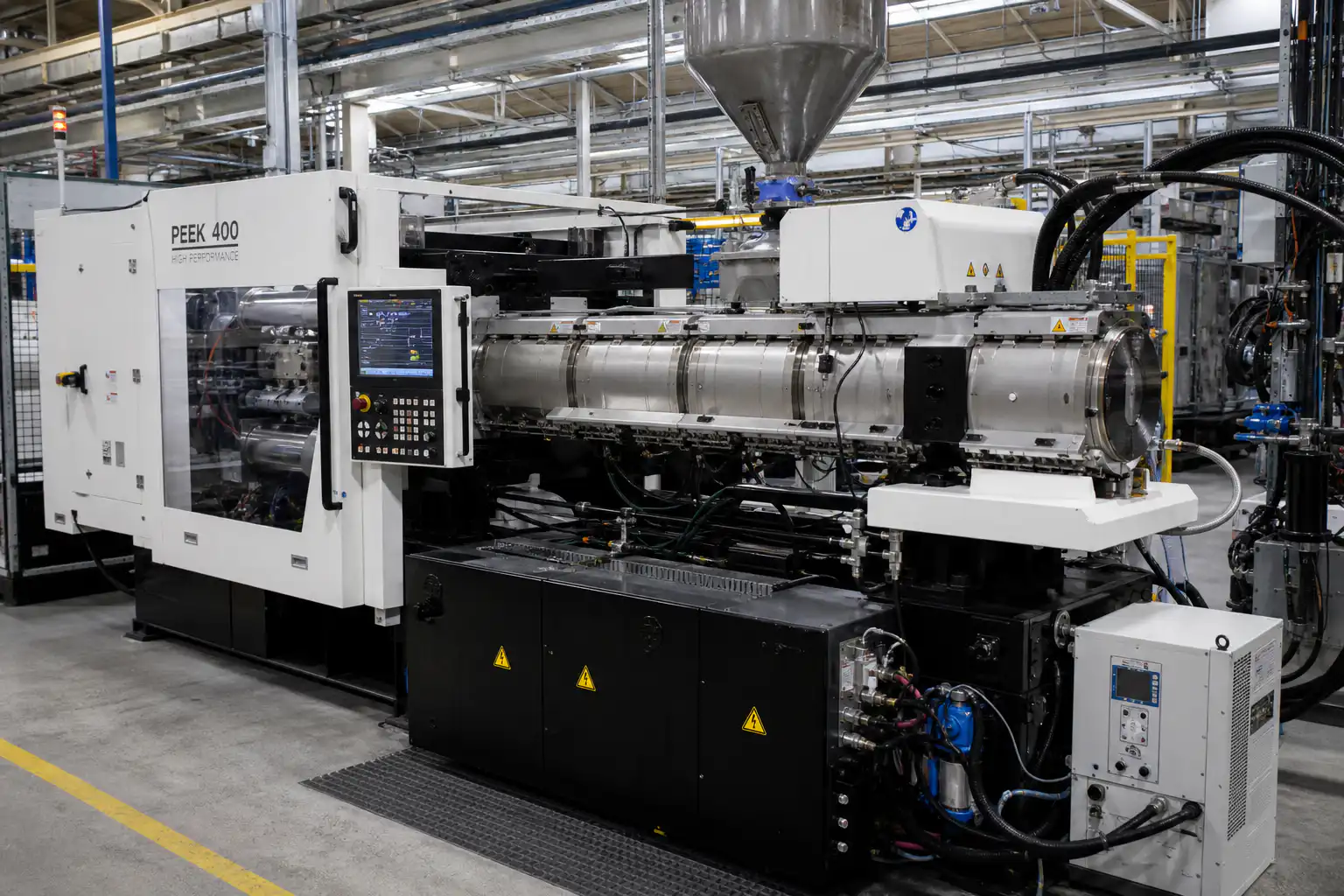

Yêu cầu về thiết bị
Các máy ép phun tiêu chuẩn không phù hợp để gia công vật liệu PEEK. Các yêu cầu tối thiểu là:
- Thân máy và trục vít: Thùng gia nhiệt cao với các dải gia nhiệt bằng gốm có khả năng hoạt động liên tục ở nhiệt độ tối thiểu 450°C. Vít lưỡng kim có đầu cánh được tôi cứng (Colmonoy 56 hoặc tương đương) để chống lại sự mài mòn do vật liệu PEEK gây ra ở nhiệt độ gia công.
- Tỷ số nén: Tỷ số nén trục vít từ 2,0:1 đến 2,5:1. Tỷ số nén cao hơn sẽ sinh ra nhiệt cắt quá mức và có thể gây ra hiện tượng suy giảm chất lượng.
- Sưởi ấm khuôn: Oil-circulating mold temperature controllers capable of 200°C minimum. Electric cartridge heaters are an alternative but require careful multi-zone control for uniformity. Standard water-based mold temperature controllers are useless — they max out at 95–120°C.
- Insulation Plates: Thermal insulation plates (typically 10–15mm thick phenolic or ceramic composite) between the mold and machine platens are essential. Without insulation, heat from the 180°C mold conducts into the machine platens, causing thermal expansion of the tie bars and inconsistent clamp force.
- Sấy khô: Desiccant dryer capable of 150°C with dew point below -40°C. PEEK moisture target is <0.02% — hydrolytic degradation at processing temperature is extremely rapid if moisture is present.
Mold Design for PEEK
Gate Types: Direct sprue gates and edge gates work well. Submarine gates and tunnel gates are problematic because PEEK’s high viscosity at normal processing temperature makes it difficult to shear through small gates. Hot runner systems must be rated for 400°C and use externally heated manifolds — internally heated hot runners create cold spots.
Venting: Vent depth must not exceed 0.01–0.02mm (PEEK has low melt viscosity at processing temperature and will flash through larger vents). Vent land length should be 0.5–1.0mm before the vent channel opens to full depth.
Runner Sizing: Full-round runners of 6–8mm diameter are recommended. PEEK solidifies quickly, and undersized runners freeze off before packing is complete.
Draft Angles: Minimum 1° draft, preferably 2° or more. PEEK adheres strongly to mold steel at elevated temperatures, and brittle at room temperature — insufficient draft leads to ejection cracking.
Mold Steel: H13 (SKD61) hardened to 52–56 HRC. P20 is acceptable for prototype molds but will wear more quickly. Stainless steel (S136/420SS) is recommended for medical applications due to corrosion resistance during steam sterilization of the mold between runs.
Common Defects and Fixes
| Lỗi | Hình thức | Nguyên nhân gốc rễ | Fix |
|---|---|---|---|
| Black Specks | Dark spots in translucent parts | Thermal degradation in barrel | Reduce barrel temperature, residence time, or screw speed. Purge thoroughly. |
| Sự cong vênh | Part distortion after ejection | Uneven crystallinity from mold temperature variation | Improve mold temperature uniformity. Increase mold temp to 180–200°C. |
| Sink Marks | Depressions at thick sections | Insufficient holding pressure or premature gate freeze | Increase holding pressure and time. Enlarge gate. |
| Burn Marks | Brown/black discoloration at flow end | Trapped air compression (diesel effect) | Improve venting. Reduce injection speed. |
| Incomplete Fill | Short shot, missing features | Premature solidification in thin walls | Increase injection speed and mold temperature. Add flow leaders. |

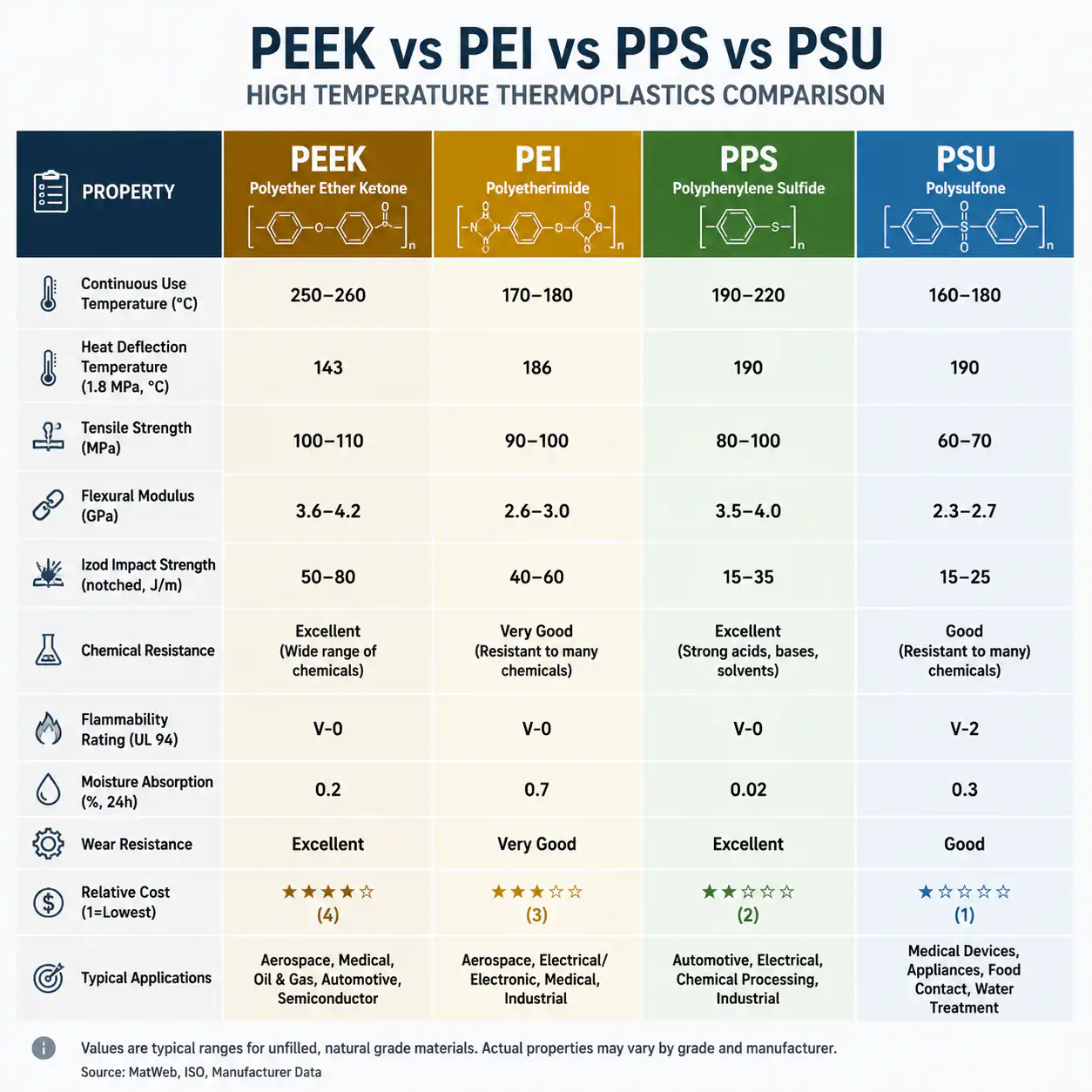

PEEK vs Other High-Temperature Thermoplastics
| Tham số | PEEK | PEI (Ultem) | PPS | PSU |
|---|---|---|---|---|
| Tg (°C) | 143 | 217 | 88 | 187 |
| Tm (°C) | 343 | Amorphous | 280 | Amorphous |
| Processing Temp (°C) | 360–400 | 350–400 | 300–340 | 330–380 |
| Mold Temp (°C) | 160–200 | 135–165 | 135–150 | 120–160 |
| Nhiệt độ hoạt động liên tục (°C) | 260 | 170 | 220 | 160 |
| Khả năng chống hóa chất | Tuyệt vời | Moderate — stress cracks in solvents | Tuyệt vời | Moderate — attacks by ketones |
| Material Cost ($/kg) | 80–120 | 25–40 | 15–25 | 20–30 |
Applications for PEEK Injection Molded Parts

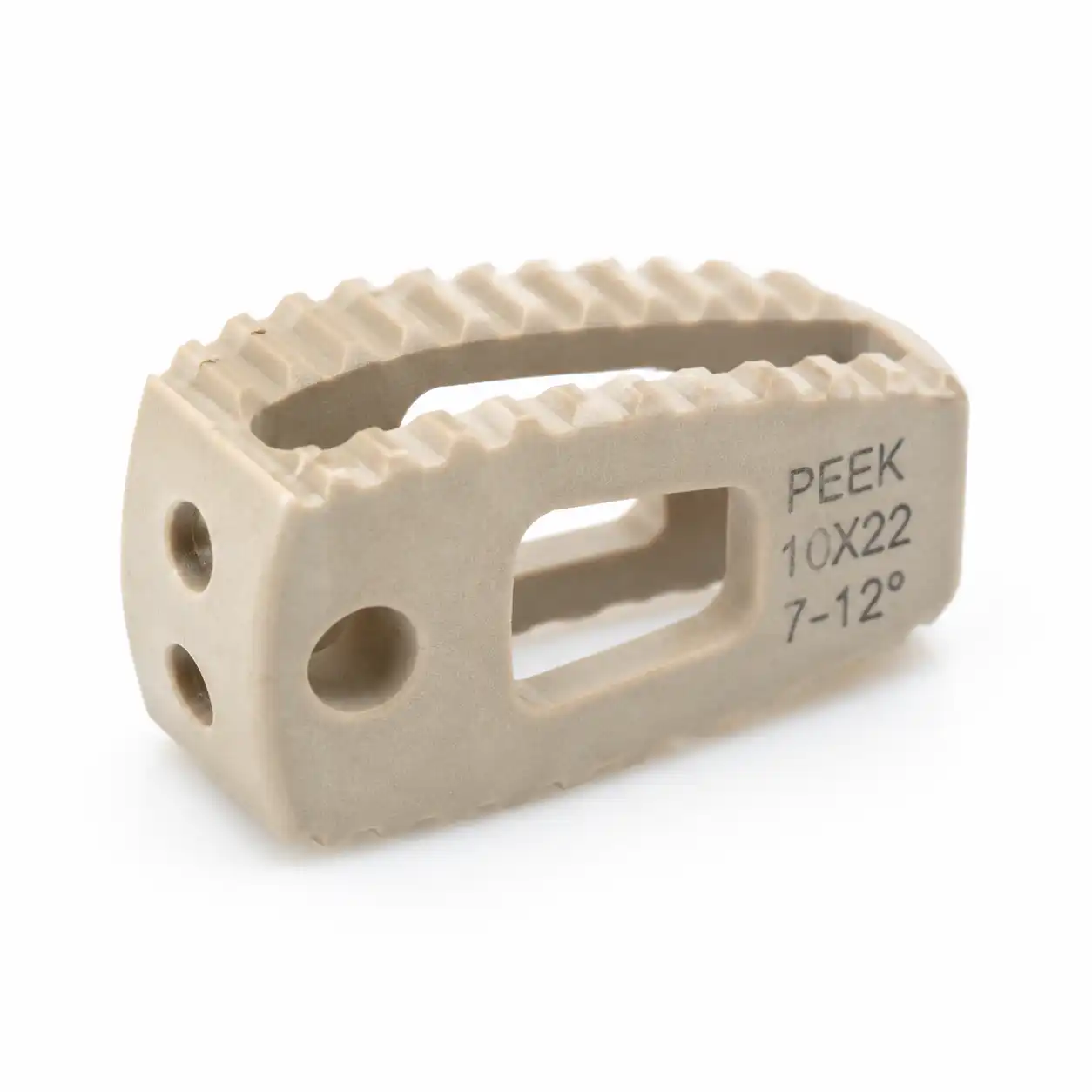

- Y tế: Spinal fusion cages, dental implants, surgical instrument handles. PEEK’s radiolucency (invisible on X-ray) and biocompatibility (ISO 10993 certified grades available) make it the dominant material for implantable devices.
- Hàng không vũ trụ: Brackets, bushings, seals, and wire management components. PEEK replaces aluminum in weight-critical applications, saving 70% weight with comparable mechanical performance below 260°C.
- Semiconductor: Wafer handling components, CMP rings, etch chamber fixtures. PEEK’s combination of high purity, chemical resistance, and ESD-safe grades makes it essential for semiconductor manufacturing environments.
- Oil and Gas: Seals, backup rings, valve seats. PEEK’s resistance to H₂S, CO₂, and high-pressure steam at temperatures up to 200°C is unmatched by other thermoplastics.
Cost Breakdown
PEEK parts cost 5–10 times more than equivalent PA66 parts due to three compounding factors:
- Chi phí nguyên vật liệu: PEEK resin at $80–120/kg vs PA66 at $3–5/kg — a 20–40× material cost multiplier.
- Mold investment: Hot-oil heated molds with H13 hardened steel cost 2–3× more than standard P20 water-cooled molds.
- Cycle time: PEEK cooling in a 180°C mold takes significantly longer than nylon cooling in a 60°C mold. Cycle times of 60–120 seconds are typical for PEEK parts weighing 20–50g, compared to 15–30 seconds for equivalent nylon parts.
Kết luận
PEEK injection molding is a specialized discipline that requires investment in high-temperature equipment and deep processing expertise. It is not a material you can run on a standard molding machine with a few parameter tweaks. But for applications that demand the highest combination of temperature resistance, chemical resistance, and mechanical properties available in a thermoplastic, PEEK is simply unmatched. The key to success is treating mold temperature control as your primary quality parameter, investing in proper drying, and working with a molder who has verified PEEK processing capability — not just a claim on a website.
Câu hỏi thường gặp
Liệu PEEK có thể được đúc bằng máy ép phun tiêu chuẩn không?
Không. Các máy tiêu chuẩn thường có giới hạn nhiệt độ thùng ép từ 300–350°C và sử dụng khuôn làm mát bằng nước với nhiệt độ tối đa là 95°C. Vật liệu PEEK yêu cầu nhiệt độ thùng ép từ 360–400°C và nhiệt độ khuôn từ 160–200°C. Ít nhất, máy cần có các dải gia nhiệt bằng gốm chịu nhiệt đến 450°C, trục vít lưỡng kim và bộ điều khiển nhiệt độ khuôn tuần hoàn dầu. Việc nâng cấp máy tiêu chuẩn là khả thi nhưng thường tốn kém hơn cả giá trị của chính chiếc máy đó.
Nhiệt độ khuôn tối thiểu cho vật liệu PEEK là bao nhiêu?
Nhiệt độ tối thiểu thực tế là 160°C đối với PEEK không chứa chất độn. Dưới nhiệt độ này, tốc độ làm nguội quá nhanh để đạt được độ kết tinh hoàn toàn, dẫn đến cấu trúc vô định hình với khả năng kháng hóa chất kém và các tính chất cơ học thấp hơn khi nhiệt độ vượt quá Tg. Đối với các chi tiết có thành mỏng (dưới 1 mm), nhiệt độ tối thiểu cần tăng lên 180°C để ngăn chặn hiện tượng đông cứng sớm. Đối với PEEK gia cường sợi carbon, nhiệt độ khuyến nghị là 180–200°C.
Làm thế nào để ngăn chặn sự phân hủy của PEEK trong quá trình đúc?
Việc ngăn ngừa sự phân hủy phụ thuộc vào bốn yếu tố: (1) Sấy khô nguyên liệu đến độ ẩm dưới 0,02% (150°C, 3–4 giờ trong máy sấy hút ẩm). (2) Giảm thiểu thời gian lưu giữ — duy trì dưới 5 phút ở 380°C. (3) Sử dụng áp suất ngược thấp (2–5 bar) để giảm nhiệt do ma sát cắt. (4) Xả sạch thùng bằng hợp chất xả nhiệt độ cao hoặc polymer ổn định nhiệt (như PPS) giữa các mẻ PEEK. Các đốm đen là dấu hiệu đầu tiên có thể nhìn thấy của sự phân hủy — nếu bạn thấy chúng, hãy giảm nhiệt độ và thời gian lưu ngay lập tức.
Quá trình ép phun PEEK có đắt hơn so với gia công PEEK bằng máy CNC không?
Đối với khối lượng sản xuất từ 500–1.000 chi tiết trở lên mỗi năm, phương pháp ép phun thường mang lại hiệu quả chi phí cao hơn so với gia công CNC từ phôi PEEK. Chi phí đầu tư cho khuôn ép phun (từ $20.000–$80.000 cho một khuôn có khả năng gia công PEEK) được khấu hao theo số lượng sản xuất, trong khi chi phí gia công CNC vẫn giữ mức cố định. Tuy nhiên, đối với việc chế tạo mẫu thử và số lượng dưới 500 chi tiết, gia công CNC từ thanh hoặc tấm PEEK hầu như luôn rẻ hơn. Nhiều chương trình bắt đầu bằng các mẫu thử CNC, sau đó chuyển sang ép phun cho các lô sản xuất hàng loạt.
